Коробчатые габионы в строительстве - где применяются

В современном строительстве коробчатые габионы, или, как их сухо называют в сметах, «ГСИ-К» (габионные сетчатые изделия коробчатого типа), переживают настоящий ренессанс. Из сугубо утилитарного решения для укрепления горных дорог они превратились в универсальный строительный инструмент, который можно встретить и на гигантской ГЭС, и в уютном пригородном сквере.

По своей сути коробчатый габион — это объемный модуль в форме параллелепипеда, собранный из прочной металлической сетки (сварной или двойного кручения) и заполненный природным камнем. Главный секрет его популярности кроется в уникальном сочетании характеристик: он прочнее обычной земляной насыпи, но гибче и дешевле монолитного бетона. Сетка двойного кручения, из которой обычно делают такие короба, работает по принципу «нет худа без добра»: при чрезмерной нагрузке или подвижке грунта она не лопается, а лишь слегка растягивается, позволяя конструкции адаптироваться к новым условиям без потери несущей способности.

Универсальность этой технологии поражает. Строители ценят габионы за то, что они превращают обычный камень в надежный строительный блок, который «дышит», пропуская воду, и со временем становится только прочнее, зарастая корнями растений. В этой статье мы подробно разберем, где и как именно применяются коробчатые габионы, и почему инженеры всё чаще предпочитают их традиционным бетонным стенам. А полный каталог с ценами на коробчатые габионы можно посмостреть на сайте производителя https://terra-m.ru/produkciya/gabiony-korobchatye.

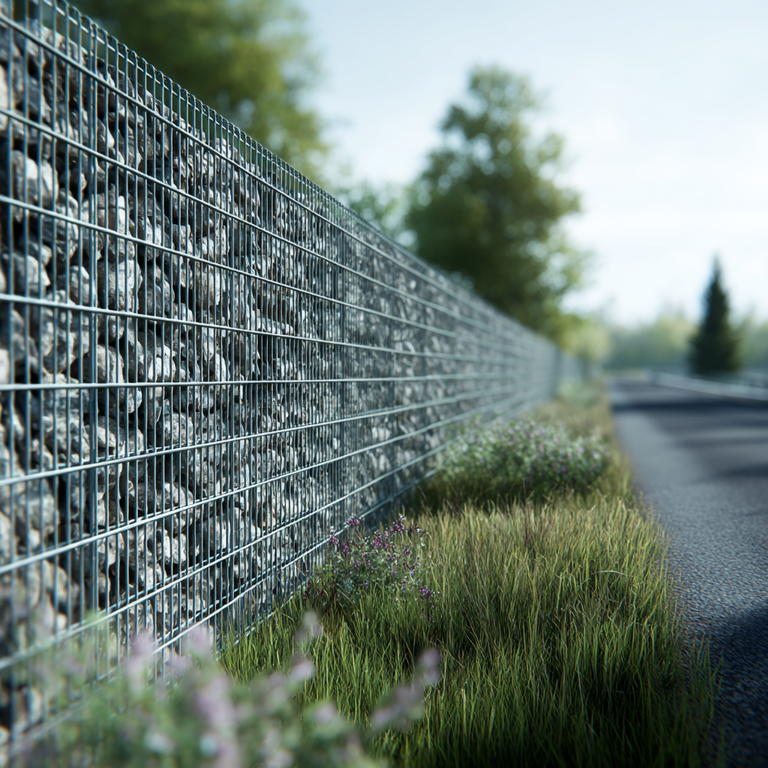

Применение коробчатых габионов в дорожном строительстве

В дорожном строительстве коробчатые габионы стали одним из ключевых инструментов для работы со сложным рельефом и неустойчивыми грунтами: ими укрепляют насыпи, выемки, откосы и зоны примыкания дорог к водотокам. Такая конструкция одновременно выполняет роль подпорной стены, дренажа и противоэрозионной защиты, что позволяет снижать объём бетонных работ и стоимость сооружения.

Укрепление насыпей и откосов

На участках, где дорога проходит по насыпи или выемке, основной риск связан с осыпанием откосов и сползанием грунта под действием осадков и вибраций от транспорта. Коробчатые габионы устанавливают у подошвы или по всей высоте откоса, формируя ступенчатую подпорную систему, которая стабилизирует склон и предотвращает развитие оползней.

• Укрепление откосов на кривых малого радиуса и в зонах с крутыми перепадами высот.
• Защита насыпей на слабых и переувлажнённых грунтах, где обычные откосы быстро размывает дождевыми потоками.
• Формирование террасированных откосов вдоль скоростных трасс для удобства обслуживания и озеленения.

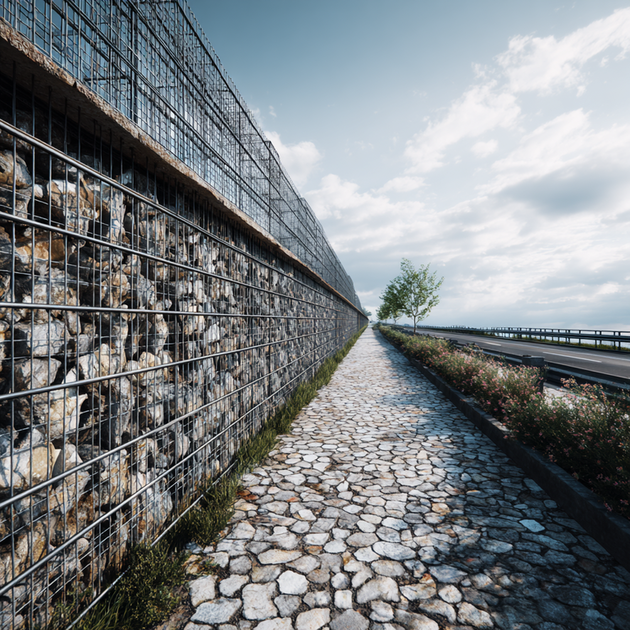

Подпорные стены у дорог и мостов

При прокладке дорог в стеснённых условиях — в горной местности, в застроенных зонах, на подходах к мостам и путепроводам — часто приходится устраивать высокие подпорные стены. Коробчатые габионы позволяют собирать такие стены модульно, с уклоном в сторону грунта, обеспечивая устойчивость откоса без тяжёлых монолитных конструкций.

• Подпорные стены вдоль выемок и тоннельных подходов, где нужны гибкие конструкции, способные переносить неравномерную осадку.
• Укрепление примыканий к мостовым опорам и устоям, чтобы исключить вымывание грунта и образование просадок под дорожным полотном.

Защита от воды и размыва

Дороги часто пересекают ручьи, малые реки и ливневые каналы, и именно в этих местах риск размыва обочин и насыпей максимален. Коробчатые габионы применяют для оформления русел, укрепления берегов и откосов у труб и водопропускных сооружений, где требуется сочетание прочности и водопроницаемости.

• Укрепление входных и выходных участков водопропускных труб, чтобы предотвратить размыв грунта струёй воды.
• Берегоукрепление вдоль приподнятых участков дороги, проходящих рядом с руслом, прудами или кюветами постоянного водообмена.
• Устройство энергорассеивающих ступенчатых участков ниже сбросов, где габионы глушат энергию потока и защищают грунт от вымывания.

Коробчатые габионы в гидротехнических сооружениях

В гидротехническом строительстве коробчатые габионы используют там, где вода постоянно или периодически воздействует на грунт: на берегах рек и озёр, в руслах каналов, у плотин, водосбросов и водопропускных труб. Эти конструкции хорошо переносят колебания уровня воды, подмыв и ледовые нагрузки, оставаясь при этом водопроницаемыми и не создавая избыточного давления на грунт.

Берегоукрепление рек, каналов и водоёмов

Одна из самых массовых задач для коробчатых габионов — защита берегов от размыва течением и волной. Из модулей формируют сплошные или ступенчатые линии вдоль уреза воды, которые принимают на себя энергию потока, не давая грунту вымываться и сползать в русло.

• Укрепление берегов малых и средних рек в населённых пунктах и вдоль дорог.
• Защита откосов судоходных и дренажных каналов от размыва и осыпания.
• Оформление береговой линии прудов и водохранилищ с одновременным благоустройством набережных.

Русловая стабилизация и противоэрозионные сооружения

В руслах рек габионы применяют для стабилизации продольного и поперечного профиля: ими выкладывают дно, формируют пороги, «карманы» и направляющие стенки. Такая облицовка уменьшает скорость локального размыва, фиксирует фарватер и защищает наиболее уязвимые участки — бровки, изгибы, размываемые берега.

• Облицовка дна и откосов русел на участках с повышенной скоростью течения.
• Устройство поперечных порогов и перепадов для снижения энергии потока.
• Защита внешних берегов излучин, где размыв идёт особенно интенсивно.

Зоны плотин, водосбросов и водопропускных труб

Вблизи гидротехнических сооружений — плотин, шлюзов, водосбросов, водопропускных труб — коробчатые габионы используют как энергорассеивающие и противоразмывные элементы. Камень в сетчатых коробах гасит ударную энергию сбрасываемой воды, а водопроницаемость конструкции исключает накопление опасного подпора.

• Устройство приямков и «подушек» ниже водосбросов и перепадов, где поток особенно турбулентен.
• Укрепление входных и выходных участков водопропускных труб под дорогами и насыпи.
• Защита подошвы земляных и бетонных плотин от подмыва и локальной эрозии.

В результате габионы позволяют создавать долговечные и при этом относительно «мягкие» по взаимодействию с природной средой гидротехнические сооружения: вода свободно проходит через каменную призму, растения со временем прорастают в теле конструкции, и берег выглядит ближе к естественному, чем при использовании монолитного бетона.

Использование коробчатых габионов для берегоукрепления

Защита береговой линии от размыва — одна из классических и наиболее востребованных областей применения коробчатых габионов. Они эффективно противостоят разрушительной силе течения, волн и льда, превращая нестабильный, осыпающийся берег в надёжный и долговечный рубеж.

Принцип работы габионной береговой защиты

Секрет эффективности габионов кроется в трёх ключевых свойствах. Во-первых, их массивность: вес камня поглощает энергию волнового удара и сопротивляется сдвигающему усилию потока воды. Во-вторых, водопроницаемость: конструкция не создаёт барьера для грунтовых вод, позволяя им свободно дренировать в водоём и предотвращая накопление гидростатического давления за стеной. В-третьих, гибкость: если под основанием произойдёт локальный подмыв, габионная стена не треснет, как бетон, а лишь незначительно просядет, продолжая выполнять свою функцию.

Типичные решения для разных типов водоёмов

В зависимости от характера водоёма и интенсивности воздействия, применяются различные схемы укладки габионных конструкций.

• Для рек и каналов с постоянным течением. Габионы укладывают в один или несколько ярусов вдоль уреза воды. Нижний ряд часто "врезают" в дно, создавая своего рода фундамент (зуб), который предотвращает подмыв основания. Это позволяет зафиксировать русло и остановить эрозию на вогнутых берегах излучин.
• Для озёр и водохранилищ. Основная угроза здесь — ветровые волны. Габионные стены выстраивают вдоль берега, создавая прочный откос, который принимает на себя удары волн. Часто их делают ступенчатыми, что позволяет дополнительно гасить энергию наката и облегчает доступ к воде.
• Для участков с ледоходом. В отличие от жёстких бетонных плит, которые могут быть повреждены движущимся льдом, габионная конструкция благодаря своей гибкости и деформативности хорошо сопротивляется ледовым нагрузкам, истиранию и давлению.

Экологичность и интеграция в ландшафт

Важное преимущество габионного берегоукрепления — его экологичность. Со временем пустоты между камнями заиливаются, в них прорастает водная и прибрежная растительность. Корни растений дополнительно армируют конструкцию, а сам габион становится частью природной экосистемы, служа укрытием для рыб и беспозвоночных. В результате берег выглядит не как чужеродное инженерное сооружение, а как естественный, поросший травой склон.

Габионные подпорные стены на склонах и откосах

Подпорные стены из коробчатых габионов — это проверенное временем решение для удержания грунта на участках со сложным рельефом: склонах, оврагах, террасированных участках и в зонах перепада высот. Такие стены используются как в масштабных инфраструктурных проектах, так и на частных территориях, где нужно предотвратить оползание грунта и создать устойчивое горизонтальное пространство.

Принцип работы подпорной габионной конструкции

Подпорная стена из габионов работает за счёт собственного веса: каменная масса противодействует давлению грунта с возвышенной стороны. В отличие от железобетонных конструкций, которые требуют массивного фундамента и жёсткой фиксации, габионная стена обладает способностью к небольшим деформациям. Если под основанием произойдёт просадка или сезонное пучение грунта, габионные модули просто немного сместятся, сохраняя при этом целостность и несущую способность.

Водопроницаемость конструкции решает одну из главных проблем подпорных стен — отвод воды. Вода из грунта свободно проходит сквозь камень и сетку, не создавая избыточного гидростатического давления, которое могло бы опрокинуть или сдвинуть стену. Это избавляет от необходимости устраивать сложные и дорогие дренажные системы.

Типовые сценарии применения

• Террасирование склонов. На участках с крутым уклоном габионные стены позволяют создавать горизонтальные площадки — террасы, которые используются под застройку, озеленение, дороги или сельскохозяйственные угодья. Высота каждой террасы ограничивается прочностью конструкции и обычно составляет от 0,5 до 3 метров.
• Укрепление оползневых склонов. В зонах с активными оползневыми процессами габионные подпорные стены удерживают массив грунта, предотвращая его дальнейшее смещение вниз по склону. Часто их сочетают с геосинтетическими материалами (георешётками, геосетками), которые дополнительно армируют грунт.
• Защита выемок и котлованов. При строительстве в условиях плотной застройки габионы используют для временной и постоянной поддержки вертикальных стенок выемок, где невозможно сделать пологий откос из-за ограниченности пространства.
• Оформление природных оврагов и балок. Габионные стены на дне и бортах оврагов замедляют эрозию, стабилизируют русло временных водотоков и предотвращают дальнейшее углубление и расширение размыва.

Преимущества перед другими типами подпорных стен

Габионные конструкции выигрывают у монолитного железобетона по нескольким параметрам. Их не нужно заливать на месте — достаточно собрать модули и заполнить их камнем, что значительно ускоряет работу, особенно в труднодоступных местах. Они легче переносят неравномерную осадку основания, не требуют выдержки для набора прочности и сразу начинают работать после завершения монтажа. Наконец, со временем они становятся только прочнее: пустоты между камнями заполняются грунтом, в них прорастают растения, и корневая система дополнительно армирует конструкцию, превращая техническое сооружение в часть природного ландшафта.

Коробчатые габионы в городской инфраструктуре и благоустройстве

В городской среде коробчатые габионы давно перестали быть чисто инженерным решением. Сегодня они активно используются архитекторами и ландшафтными дизайнерами для создания функциональных и эстетически выразительных элементов благоустройства: подпорных стен в парках, набережных, шумозащитных экранов, малых архитектурных форм. Грубая текстура природного камня в металлической сетке отлично вписывается в современную урбанистическую эстетику и создаёт контраст с бетоном, стеклом и асфальтом.

Набережные и парковые зоны

Одно из самых популярных применений габионов коробчатого типа в городе — оформление набережных рек, прудов и каналов. Габионные подпорные стены здесь выполняют двойную функцию: с одной стороны, они защищают берег от размыва, с другой — формируют удобные прогулочные террасы, пандусы и видовые площадки.

• Многоуровневые набережные с террасами и ступенями, где габионы работают как несущие и декоративные элементы.
• Оформление спусков к воде, пирсов и причальных зон.
• Подпорные стены вдоль пешеходных дорожек в парках на рельефе с перепадами высот.

Шумозащитные экраны

Вдоль автомагистралей, железнодорожных путей и промышленных зон габионы всё чаще используют для устройства шумозащитных экранов. Плотная каменная засыпка хорошо поглощает звук, а высота стены может легко варьироваться в зависимости от локальных условий. Такие экраны не требуют сложного фундамента и могут быть смонтированы непосредственно на обочине или разделительной полосе.

Малые архитектурные формы и городская мебель

В современном городском дизайне габионы применяют не только как стены, но и как самостоятельные объекты: лавки, клумбы, цветочницы, ограждения, основания для скульптур и информационных стендов. Камень в сетчатом коробе выглядит брутально и естественно, легко комбинируется с деревом, металлом и бетоном, и при этом требует минимального ухода.

• Скамейки и столы с габионными основаниями и деревянными или металлическими сиденьями.
• Высокие цветочницы и клумбы для вертикального озеленения пешеходных зон.
• Декоративные стенки для зонирования пространства площадей, дворов и общественных территорий.

Защита инженерных коммуникаций

Габионы используют для защиты открытых участков городских коммуникаций — трубопроводов, кабельных трасс, опор освещения — от подмыва, осыпания грунта и механических повреждений. Такая защита особенно актуальна в зонах с нестабильными грунтами, вблизи водотоков или в местах интенсивного движения техники.

Применение коробчатых габионов в частном домостроении и на дачных участках

Частные застройщики и владельцы дачных участков все чаще обращаются к габионам как к альтернативе традиционному бетону и кирпичу. Здесь они находят применение не только как утилитарные инженерные сооружения, но и как яркие элементы ландшафтного дизайна, позволяющие зонировать пространство и обыграть сложный рельеф без масштабных земляных работ.

Заборы и ограждения

Габионные заборы — это современный тренд в ограждении частных территорий. Они обеспечивают полную приватность, отлично гасят уличный шум и при этом выглядят более естественно, чем профнастил или глухая кирпичная стена.

• Сплошные стены. Массивные конструкции высотой 1,5–2 метра, полностью скрывающие участок от посторонних глаз.
• Комбинированные заборы. Популярное решение, где габионные столбы или цоколь сочетаются с деревянными секциями (штакетником, планкеном) или коваными элементами. Это визуально облегчает конструкцию и снижает её стоимость.
• Невысокие ограждения. Используются для зонирования внутри участка: отделения парковки, зоны барбекю или огорода.

Террасирование участка

Для владельцев участков на склоне габионы — настоящее спасение. С их помощью можно превратить неудобный косогор в каскад плоских, пригодных для использования террас. В отличие от бетонных подпорных стен, габионы не требуют устройства глубокого фундамента и сложного дренажа, так как сами прекрасно пропускают воду.

Такие террасы идеально подходят для организации цветников, грядок или зон отдыха. Камень нагревается на солнце днем и отдает тепло ночью, создавая благоприятный микроклимат для растений, высаженных рядом со стеной.

Декоративные элементы и малые формы

Гибкость технологии позволяет создавать из габионов практически любые садовые объекты. Это простой способ добавить участку "фактурности" и стиля лофт или эко.

Объект	Применение
Садовая мебель	Основания для лавок, скамеек и столов. Сверху на габион монтируется деревянный настил. Такая мебель не боится дождя и снега и не требует уборки на зиму.
Оформление водоемов	Укрепление берегов декоративных прудов, создание каскадов и ручьев. Камень маскирует пленку гидроизоляции и выглядит абсолютно естественно.
Зоны барбекю	Основания для мангалов, уличных печей и рабочих столов. Камень не горит и не нагревается до опасных температур.
Высокие грядки	Сетчатые короба используются как борта для теплых грядок. Это удобно в уходе, красиво и долговечно — дерево не гниет от контакта с землей.

Габионные конструкции для защиты сооружений и коммуникаций

Помимо очевидных задач по удержанию грунта, коробчатые габионы выполняют критически важную функцию защиты различных инженерных объектов от внешних угроз. Их применяют там, где необходимо создать надежный буфер между хрупкой инфраструктурой и агрессивной внешней средой — будь то водный поток, оползневой склон или механическое воздействие.

Защита опор мостов и путепроводов

Опоры мостов, стоящие в руслах рек или на поймах, подвергаются постоянному риску размыва фундамента. Водовороты, возникающие вокруг "быков", могут вымыть грунт на глубину нескольких метров, что грозит обрушением пролета.

Для предотвращения этого вокруг опор укладывают "фартук" из коробчатых габионов или более плоских матрацных конструкций. Этот гибкий панцирь защищает дно от эрозии, принимая удар течения на себя. Даже если грунт под краем такой защиты начнет вымываться, гибкая габионная конструкция просто плавно опустится, перекрыв промоину и остановив дальнейшее разрушение.

Защита трубопроводов и кабельных трасс

Магистральные трубопроводы (газ, нефть, вода) часто пересекают овраги, реки и нестабильные участки местности. В таких точках труба наиболее уязвима: провисание из-за размыва грунта или удар падающего камня могут привести к аварии.

• Дюкеры (подводные переходы). Габионы используют для пригрузки и защиты подводных участков труб от всплытия и повреждения якорями или волокушами.
• Переходы через овраги. На склонах оврагов габионные лотки защищают трубу от размыва ливневыми водами и оползней.
• Защита от камнепадов. В горной местности над трассой трубопровода могут возводиться улавливающие стены или галереи из габионов, принимающие на себя удары осыпей.

Ограждение промышленных объектов

На промышленных площадках габионы служат не просто забором, а элементом технической безопасности. Массивные стены из камня способны остановить транспортное средство или погасить взрывную волну, что делает их востребованными для ограждения складов ГСМ, химических производств или режимных объектов.

Кроме того, такие стены эффективно экранируют электромагнитное излучение и шум от мощного оборудования (трансформаторных подстанций, компрессорных установок), защищая прилегающие жилые или административные зоны.

Декоративные решения из коробчатых габионов в ландшафтном дизайне

За последние годы габионы окончательно перешли из разряда сугубо инженерных конструкций в арсенал ландшафтных дизайнеров. Их грубая каменная фактура, сочетание природного материала и металлической сетки отлично вписываются в современные стили — лофт, эко, минимализм, скандинавский дизайн. При этом габионы остаются функциональными: они зонируют пространство, удерживают грунт и служат основанием для других элементов благоустройства.

Габионы как элемент зонирования участка

Невысокие габионные стенки высотой 0,5–1 м активно используют для визуального разделения зон на участке: отделяют зону отдыха от огорода, парковку от газона, детскую площадку от цветника. В отличие от живой изгороди, такая стенка не требует стрижки и полива, а в отличие от деревянного штакетника — не гниет и не нуждается в покраске.

Особенно эффектно смотрятся габионы с разным наполнителем: в одной части участка это может быть серый гранит, в другой — белая галька, в третьей — тёмный базальт. Такая игра цвета и фактуры камня задаёт ритм всему ландшафту и подчёркивает его архитектурную идею.

Вертикальное озеленение и высокие клумбы

Габионные короба используют как готовые контейнеры для грунта, создавая приподнятые клумбы и цветники. Такая клумба удобна в уходе — не нужно наклоняться до земли, а корневая система растений надёжно изолирована от сорняков и вредителей снизу.

• Габионные грядки. Популярны на участках с бедной почвой: короб заполняется плодородным субстратом, и растения получают идеальные условия для роста.
• Вертикальные сады. Габионные стены, частично засыпанные грунтом, становятся опорой для вьющихся и ампельных растений, создавая эффект "зелёной стены".
• Альпийские горки. Камень в сетке служит каркасом для сложных многоярусных композиций с альпийскими и почвопокровными растениями.

Садовая мебель и зоны отдыха

Габионы всё чаще используют как несущую основу для садовой мебели: лавочек, столов, барных стоек, лежаков. Каменное основание не требует ухода, не боится влаги и мороза, а сверху на него легко устанавливается деревянное или композитное сиденье.

• Массивные П-образные или Г-образные скамьи вдоль забора или подпорной стены.
• Уличные обеденные зоны с габионными столами и встроенными лавками.
• Основания для качелей, гамаков и навесов — габионные столбы служат надёжными опорами.

Декоративные водные объекты

Габионы прекрасно сочетаются с водой: их используют для оформления декоративных прудов, ручьёв, фонтанов и каскадов. Камень маскирует технические элементы (насосы, плёнку, трубы), создавая иллюзию природного горного источника или лесного родника.

• Берега прудов. Габионная облицовка защищает берег от размыва и служит естественной рамой для водного зеркала.
• Каскады и водопады. Ступенчатые габионные конструкции создают перепады высот, по которым вода эффектно стекает, образуя пороги и водопады.
• Фонтаны. Габионный короб может служить чашей или цоколем для струйного фонтана, сочетая декоративность и техническую функциональность.
